本合同段，在主線及匝道瀝青混凝土路面兩側，圖紙設計防排水結構，設計結構型式為：瀝青混凝土攔水帶，攔水帶內側距中線距離為16m，底寬為23cm,頂寬為10cm，高為12cm。

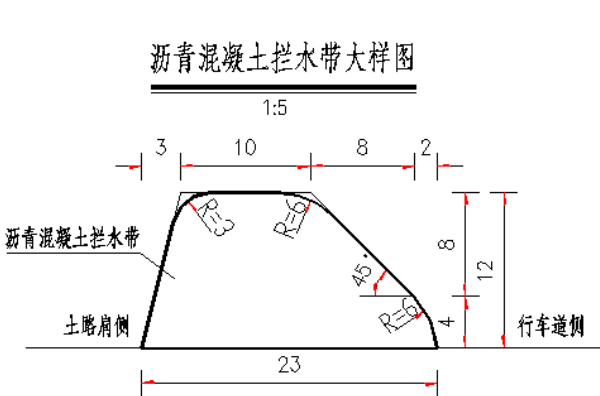

瀝青混凝土攔水帶圖紙
此分項施工由我標段組織進行施工，相關技術準備工作已完成，具備開展大面積施工的條件，現特制定瀝青混凝土攔水帶機施工技術方案。
一、工程概況? 本合同段瀝青混凝土攔水帶工程量所需瀝青混凝土為70m3，考慮到工程量較小，按所在段落劃分于相應的附屬作業隊施工。
計劃開工時間為2015年9月11日，計劃完工時間為2015年10月30日。
二、人員組成
現場負責人
技??術??員
試驗負責人
質檢負責人
試??驗??員
質??檢??員
施工安全負責人
民工
三、主要機械設備
2臺攔水帶成型機，5輛翻斗車，1臺裝載機，1輛手推車及相應的施工用具。
瀝青混凝土攔水帶機
四、施工要求
1、技術交底在開工前，由項目總工按照設計文件、施工規范及質量檢驗標準對技術人員、施工人員進行技術交底，進一步提高他們的業務能力和操作水平，各級人員需依照技術交底中的相關要求和說明嚴格執行和落實，嚴格控制工程質量。
2、生產配合比的設計按照圖紙要求，會同監理工程師進行原材料試驗和混合料生產配合比組成設計，各項試驗指標均需滿足西寧南繞城施工技術要求及規范要求。
3、瀝青混凝土質量控制。
拌和樓根據試驗室提供的配合比拌料，掌握好拌和時間，使拌制出來的混合料無花料，且配合比符合規范要求的誤差范圍內，控制混合料出廠溫度在160-170℃。
（1）拌和樓應在試驗室的監控下工作，瀝青采用導熱油加熱，加熱溫度按160℃控制；石料加熱溫度按170℃控制，保證瀝青混合料的出廠溫度達到160-170℃和連續不間斷地拌制瀝青混合料。
（2）嚴格控制瀝青混合料的拌和時間，以混合料拌和均勻，所有礦料顆粒全部裹覆瀝青結合料為宜，通過試拌，混合料攪拌時間確定為45秒。拌和廠拌出的瀝青混合料應均勻一致，無花白料，無結塊成團或嚴重離析現象，發現異常應及時調整拌和時間。
（3）瀝青混凝土的運輸時要對運輸車輛采取保溫措施，保證瀝青混凝土的到場溫度不低于150-160℃。
五、施工方法

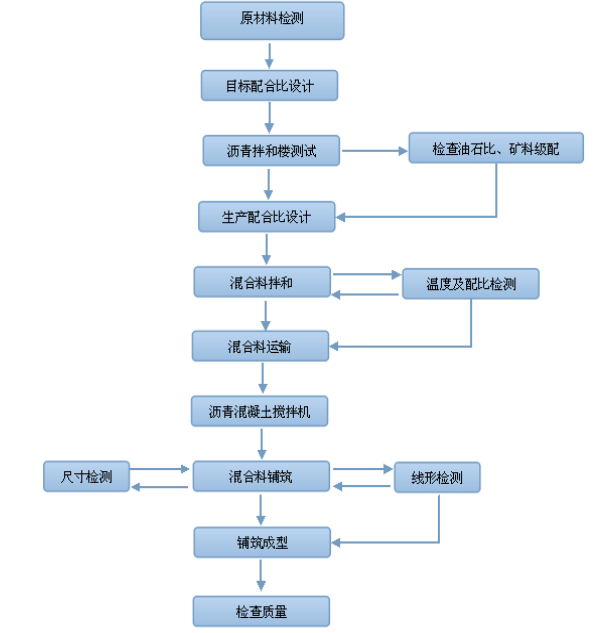

瀝青混凝土攔水帶機施工流程
施工注意事項：
（1）在施工完成的上面層上進行測量放樣，直線段10m一個控制樁，曲線段5m一個控制樁，測量放樣的質量要求和允許偏差應符合規范的要求。
（2）施工時根據已放攔水帶邊線進行劃線，作為施工標準線，確保線形順直，將具有連續成型功能的攔水帶成型機置于邊線上，開動機器，邊走邊往料倉內加料，行走速度要勻速、緩慢。
（3）左右擺支牽引桿，使前行著的機器指針保持在標線上，以保證線型與放樣相同。
（4）由三人拿著鐵鍬、掃把，緊跟在機器后面，清理上料過程中灑落的料，當遇到急流槽時，將進水口部分鏟掉。
（5）處理接縫時，先用噴燈將模板與攪籠預熱，然后將模板套入此前施工的冷茬處，使模板穩扣原茬，擺正機器，調好指針，然后正常操作。
