混凝土攔水帶機器施工

路面混凝土瀝青攔水帶施工方案

一、主要原材料

1、瀝青材料（混凝土通用）：瀝青用新疆克拉瑪依90號重交石油瀝青，其各項技術指標完全達到高速公路使用的技術標準，針入度、延度等技術指標比較穩定。

2、5-15mm碎石：5-15mm碎石取自小洪溝料場，其各項指標均滿足設計要求。

3、0-5mm石屑：0-5mm石屑取自小洪溝料場，其各項指標均滿足設計要求。

4、天然砂：取自高齡料場，其各項指標均滿足設計要求。

5、礦粉：礦粉取自小洪溝料場，其各項指標均滿足設計要求。

二、主要施工機械設備

拌和設備：30T/h連續式瀝青混凝土拌和機1臺，保證日常產量在60T/天以上。

運輸設備：5噸自卸汽車 ?6 輛

鋪筑設備：河南豫信致誠LSD-3OOY型瀝青滑模機 ?2 臺

設備發貨現場展示

三、施工工藝

(一)瀝青混凝土拌和

1、施工準備

堆料場地硬化，不同規格的礦料堆間有適當距離且有隔離措施，避免相混。細集料、礦粉備有覆蓋物品，可以避免雨淋，潮濕的礦粉廢棄不用。 各種原材料保證儲備數量，且進場時嚴格檢驗，絕對禁止不合格的原材料入場。

項目部試驗室配備必要的檢測試驗儀器，儀器全部進行標定。試驗室參與進行日常拌和和鋪筑現場的質量管理和質量控制工作。

2、拌和

根據配合比，調整各冷料倉的供料數量，使組成的礦料的顆粒組成符合已定的級配要求。冷料倉的料通過倉口下的皮帶輸送到大輸送帶上，皮帶運轉 的快或慢直接影響供料的多少，拌和在熱料倉底部進行。

瀝青材料采用導熱油加熱，瀝青與礦料的加熱溫度調節到瀝青混合料出廠溫度在140℃~165℃之間;瀝青混合料拌和時間以混合料拌和均勻、所有礦料顆粒全部裹覆瀝青結合料為度。

出場廠瀝青混合料逐車檢測混合料的溫度，保證混合料的出場溫度在150~165℃。

為保證混合料的拌和質量，對每日生產出的混合料按規定的頻率進行抽樣試驗，試驗內容包括馬歇爾穩 定度、流值、空隙率、飽和度、瀝青抽提試驗、抽提后的礦料集配組成等。

(二)瀝青混合料運輸

瀝青混合料采用自卸汽車進行運輸，裝運混合料之前清洗運輸車輛車廂，防止雜質混入。為防止瀝青與車廂板粘結，車廂側板和底板涂抹一層柴油與水的混合液作為隔離劑(柴油與水的比例為1:3)，但不得有余液積聚在車廂底部。

從拌和機向運料車上放料時，每卸 一斗混合料挪動一下汽車位置，以減少粗細集料離析現象。運料車用蓬布覆蓋，用以保溫、防雨、防污染，保證混合料到場溫度不低于120℃。

(三)瀝青混合料鋪筑

1、準備工作

在攔水帶施工前，對全體施工人員進行施工技術交底和安全生產交底，使所有人員做到各司其職，各負其責；對所有施工機械設備進行檢修，杜絕安全隱患，防患于未然。

2、施工放樣

使用全站儀放出路線中樁，直線段每隔10m，彎道每隔5m依據中樁用鋼尺定出攔水帶內邊線，用水泥鋼釘將棉線釘在上面層上，作為滑模施工的基準線。

3、鋪筑

采用2臺河南豫信致誠LSD-300瀝青滑膜機進行鋪筑。瀝青混合料必須緩慢、均勻、連續不間斷的鋪筑，澆筑過程中，控制好瀝青攔水帶成型機速度，避免速度過快造成攔水帶的松散現象。鋪筑速度為2m/min。

由于滑模機有鋪筑、壓實和成型的功能，人工只控制好方向和線形。鋪筑至急流槽開口或遇構造物時用人工配合滑模機成型，對鋪筑中的微小缺陷用人工修補。

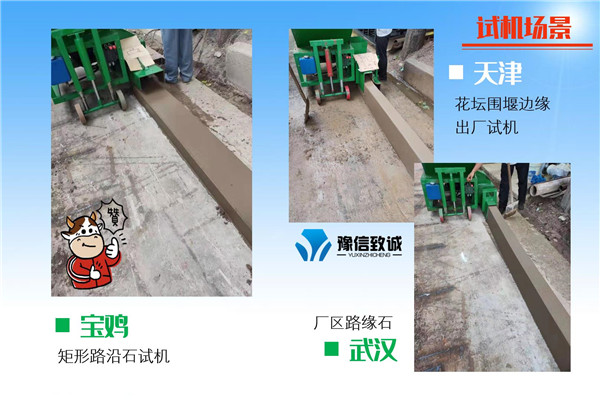

設備出廠試機場景展示

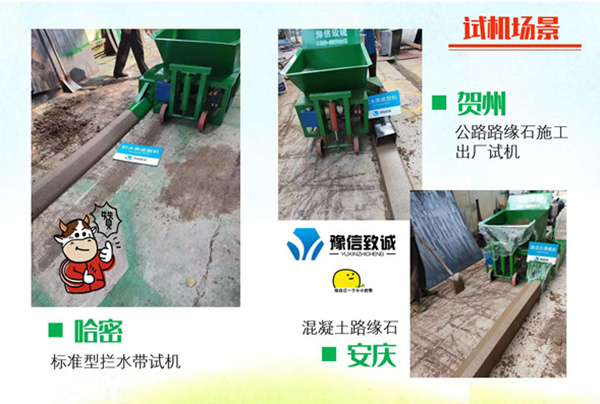

設備出廠試機場景展示

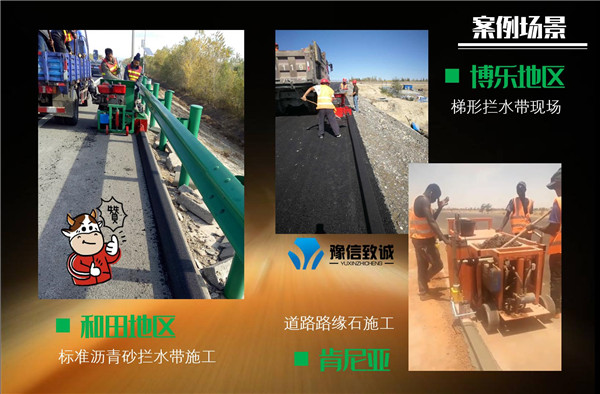

設備施工案例現場客戶反饋

以上為我公司瀝青攔水帶成型機，混凝土攔水帶機部分試機圖和現場施工圖。

施工視頻：由業務人員單獨發送。
